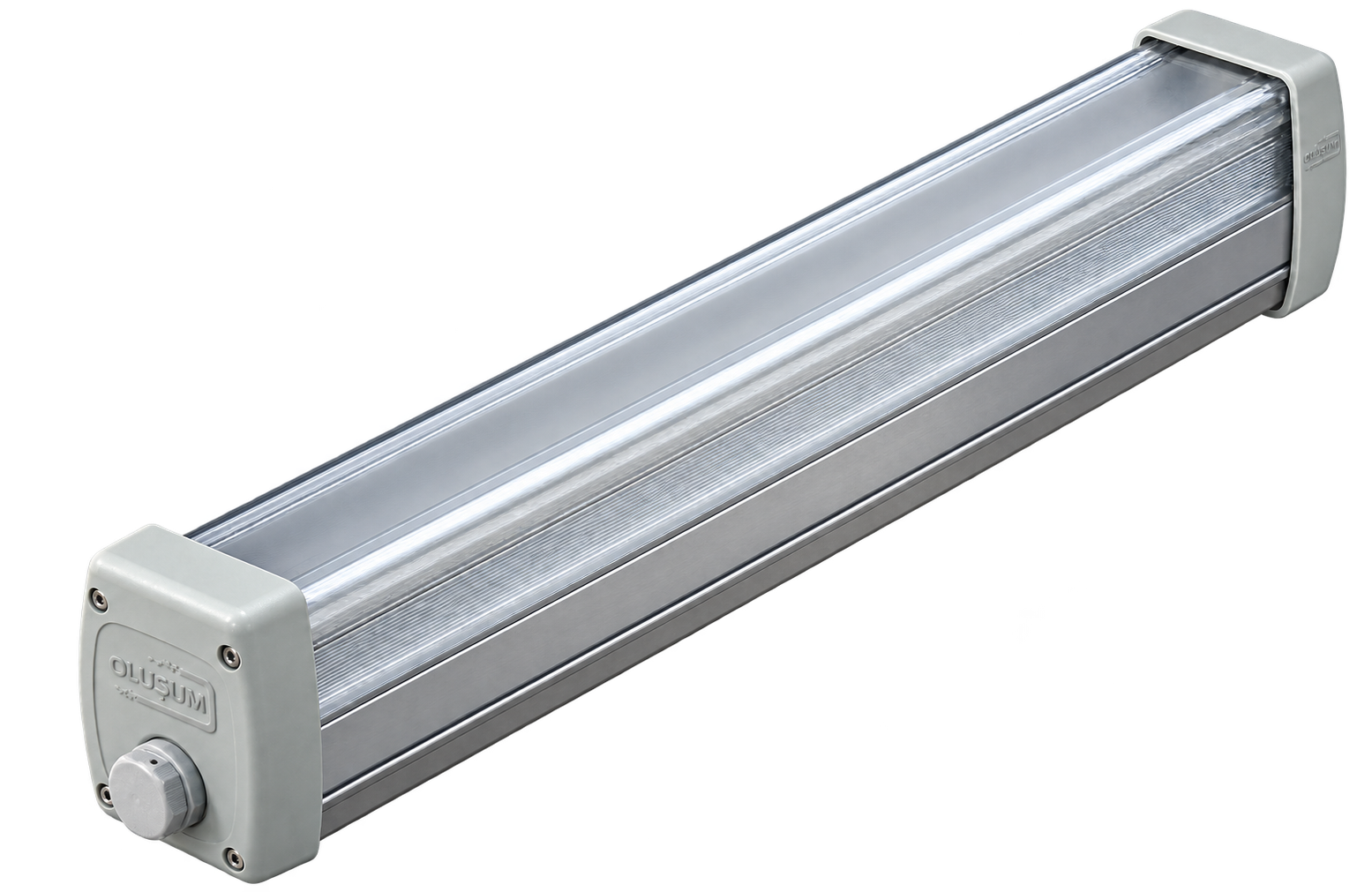

OL-WW-1 Wall Washer
OL-WW-1, Lens, renk ve kontrol seçenekleri sunan alüminyum gövdeli lineer Wall Washer. Sıva üstü ve açılı yüzey montajına uygundur.
Ürün seçenekleri
Teknik özellikler
| Koruma | IP65 |
|---|---|
| Darbe dayanımı | IK07 |
| Gövde | 20 mikron eloksallı alüminyum ekstrüzyon profil |
| Yan kapak | UV korumalı PVC yan kapak |
| Üst kapak | UV korumalı şeffaf veya difüze polikarbon üst kapak |
| Kontrol seçenekleri | PWM / 1-10V / DALI / DMX |
| Lens seçenekleri | 3/10° / 25° / 45° / 60° / 120° |
| Renk seçenekleri | WW / NW / CW / R / G / B / RG / GB / RB / WA / RGB / RGB-W / RGB-A |
| Standart kablo | 30 cm |
| Bağlantı | Kablo / IP20 soket / IP67 soket |
| Kablo çıkışı | Tek kapaktan / İki kapaktan / Alttan |
Performans seçenekleri
Tabloyu yana kaydırarak tüm değerleri inceleyebilirsiniz.
| Ürün kodu | LED adet |
Uzunluk mm |
Besleme | Güç W |
Işık akısı lm |
|---|---|---|---|---|---|
| OLW1W324 | 3 | 100 | 24 V DC | 3,6 | 432 |
| OLW1W624 | 6 | 200 | 24 V DC | 7,2 | 864 |
| OLW1W924 | 9 | 300 | 24 V DC | 10,8 | 1296 |
| OLW1W1224 | 12 | 400 | 24 V DC | 14,6 | 1752 |
| OLW1W1824 | 18 | 600 | 24 V DC | 21,6 | 2592 |
| OLW1W2424 | 24 | 800 | 24 V DC | 28,8 | 3456 |
| OLW1W3624 | 36 | 1200 | 24 V DC | 43,2 | 5184 |
| OLW1W3220 | 3 | 100 | 220 V AC | 3,6 | 432 |
| OLW1W6220 | 6 | 180 | 220 V AC | 7,2 | 864 |
| OLW1W9220 | 9 | 260 | 220 V AC | 10,8 | 1296 |
| OLW1W12220 | 12 | 320 | 220 V AC | 14,6 | 1752 |
| OLW1W18220 | 18 | 640 | 220 V AC | 21,6 | 2592 |
| OLW1W24220 | 24 | 720 | 220 V AC | 28,8 | 3456 |
| OLW1W36220 | 36 | 960 | 220 V AC | 43,2 | 5184 |
| OLW1W3DMX | 3 | 100 | – | 3,6 | 432 |
| OLW1W6DMX | 6 | 200 | – | 7,2 | 864 |
| OLW1W9DMX | 9 | 300 | – | 10,8 | 1296 |
| OLW1W12DMX | 12 | 400 | – | 14,6 | 1752 |
| OLW1W18DMX | 18 | 600 | – | 21,6 | 2592 |
| OLW1W24DMX | 24 | 800 | – | 28,8 | 3456 |
| OLW1W36DMX | 36 | 1200 | – | 43,2 | 5184 |
DMX beslemesi ve renk-performans eşleşmesi teyit bekliyor. Değerler katalogdan aktarılmıştır.

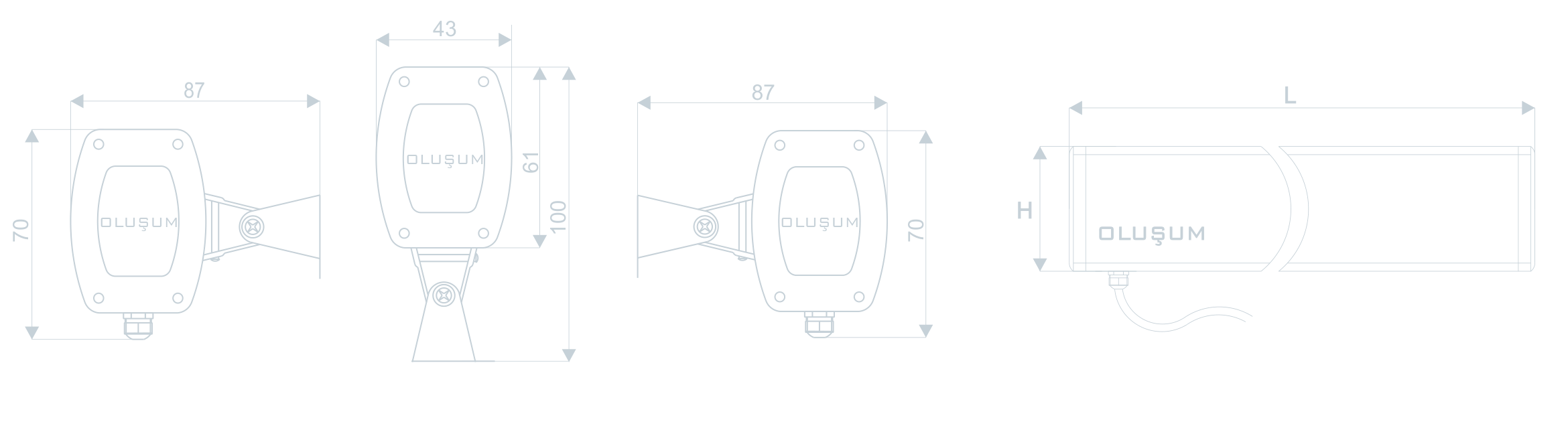

TEKNİK ÇİZİM / MONTAJ GÖRÜNÜŞLERİ
Ürün özellikleri
- 20 mikron eloksallı alüminyum gövde
- UV korumalı PVC yan kapak
- Şeffaf / difüze polikarbon üst kapak
- Sıva üstü ve açılı montaj
- 30 cm standart kablo
- Talebe göre LED markası seçimi
Kullanım alanları
Duvar yüzeylerinin aydınlatılması.
Teknik doküman
OL-WW-1 ürün bilgilerini ve teknik çizimlerini iki sayfalık Türkçe teknik föyden inceleyebilirsiniz.
